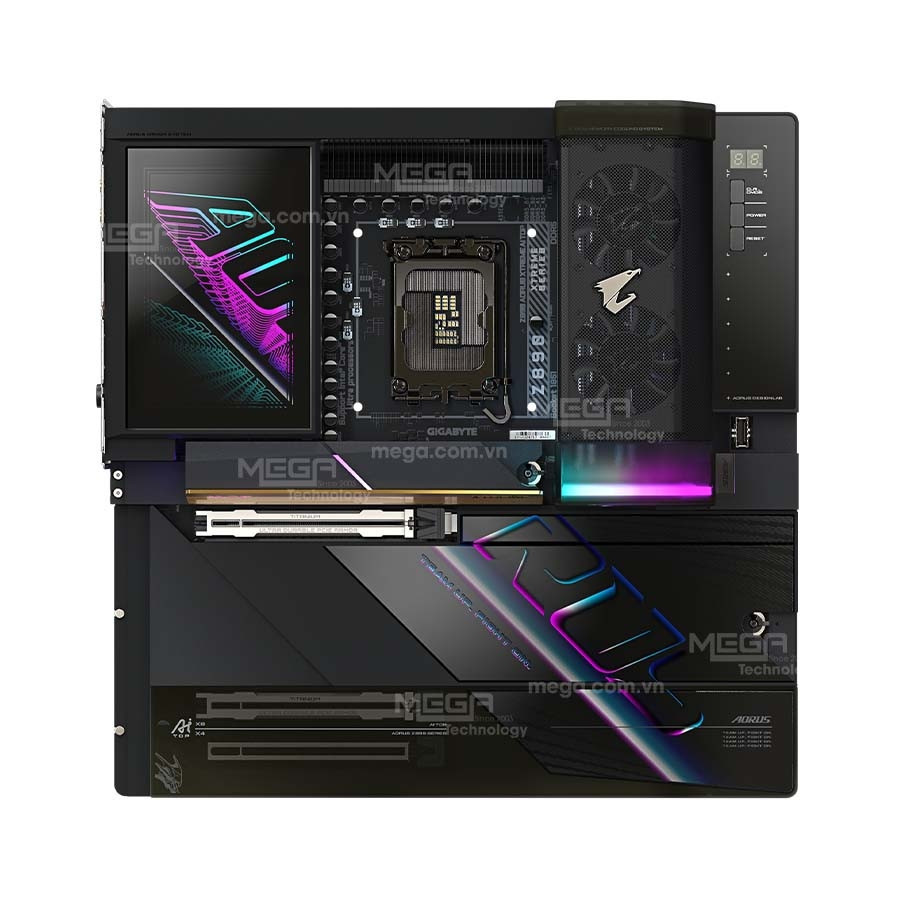

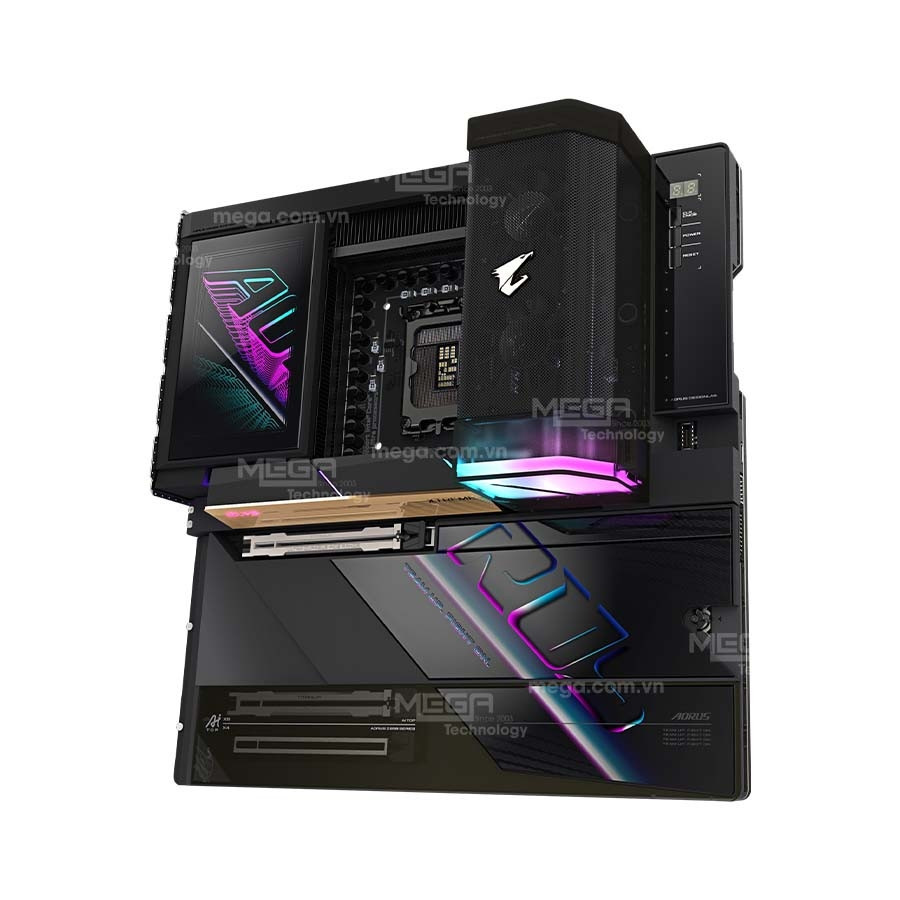

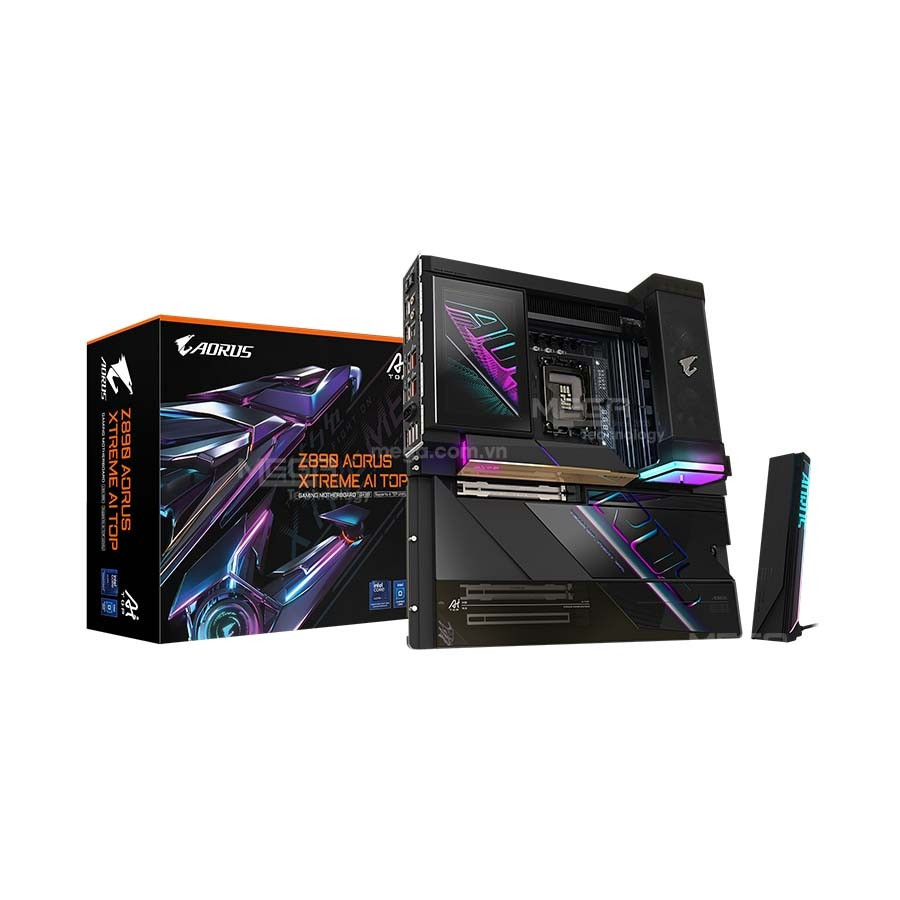

Mainboard Gigabyte Z890 AORUS XTREME AI TOP

Bộ xử lý đồ họa tích hợp + Bộ điều khiển Intel® Thunderbolt™ 5:
- 2 đầu nối Intel® Thunderbolt™ 5 (cổng USB4® USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™ và độ phân giải tối đa 7680x4320@60 Hz (đầu ra màn hình đơn)
* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể sử dụng phụ thuộc vào số lượng thiết bị PCI Express được lắp đặt. (Tham khảo Chương 2-6, "Đầu nối mặt sau" để biết thêm thông tin.)
* Hỗ trợ DisplayPort phiên bản 2.1 và HDCP 2.3

Bộ xử lý đồ họa tích hợp - Hỗ trợ Intel® HD Graphics:
- 1 x cổng kết nối Intel® Thunderbolt™ 4 phía trước (cổng USB4® USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™.
Khi lắp màn hình Thunderbolt™, độ phân giải tối đa được hỗ trợ là 5120x2880@60 Hz với 24 bpp (đầu ra màn hình đơn).
Khi lắp màn hình USB4® USB Type-C®, độ phân giải tối đa được hỗ trợ là 3840x2160@240 Hz (đầu ra màn hình đơn).
* Hỗ trợ phiên bản DisplayPort 2.1 và HDCP 2.3

(Vui lòng sử dụng bộ xử lý có hỗ trợ đồ họa tích hợp để đảm bảo chức năng Thunderbolt™ đầy đủ. Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào khả năng hỗ trợ của CPU.)

1 chip DAC ESS ES9280AC + 2 chip ESS ES9080 Âm thanh độ nét cao
DTS® Sound Unbound™ 2 kênh Hỗ trợ đầu ra S/PDIF

* Giắc cắm đầu ra và đầu nối quang S/PDIF chỉ có thể được sử dụng cùng lúc.

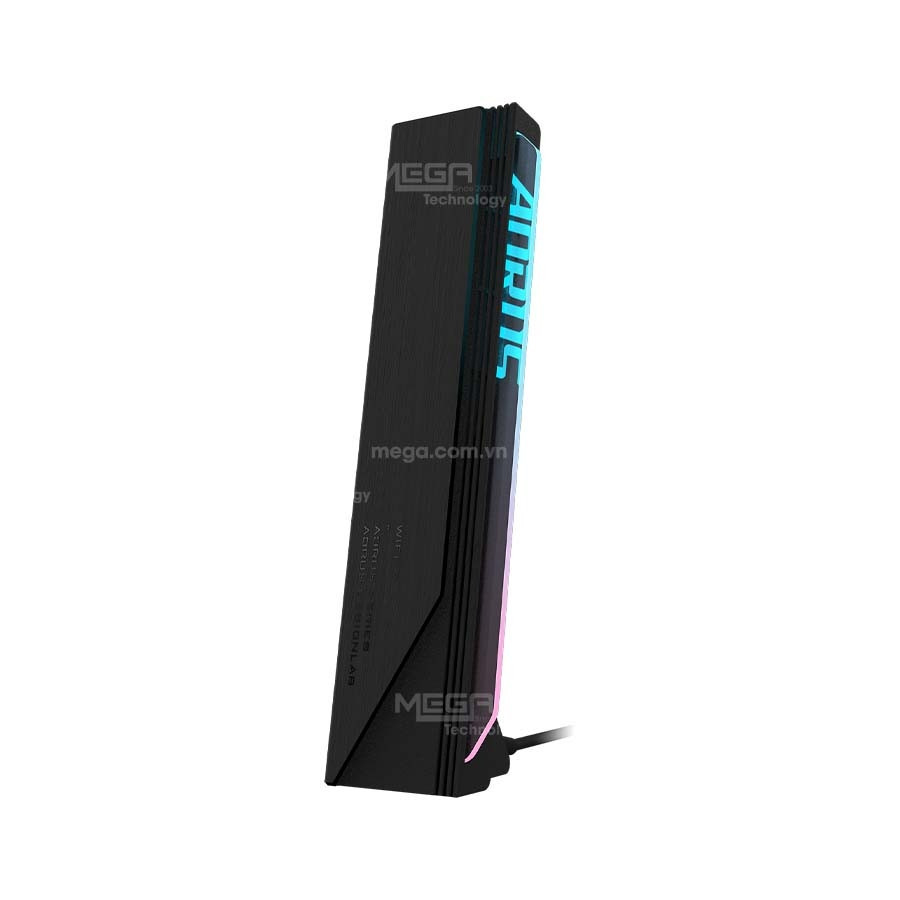

Intel® Wi-Fi 7 BE200NGW
- 802.11a, b, g, n, ac, ax, be, hỗ trợ băng tần sóng mang 2,4/5/6 GHz
- BLUETOOTH 5.4
- Hỗ trợ chuẩn không dây 11be 320MHz
(Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)
* Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 để hoạt động bình thường. (Không có trình điều khiển hỗ trợ cho Windows 10.)
** Tính khả dụng của các kênh Wi-Fi 7 trên băng tần 6 GHz tùy thuộc vào quy định của từng quốc gia

CPU:
- 1 khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.

- 1 khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x8 (PCIEX8)
* Khe cắm PCIEX8 chia sẻ băng thông với khe cắm PCIEX16. Khi khe cắm PCIEX8 được lắp đặt, khe cắm PCIEX16 hoạt động ở chế độ x8.
* Khe cắm PCIEX16 và PCIEX8 chỉ có thể hỗ trợ card đồ họa hoặc ổ SSD NVMe.

Chipset:
- 1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở tốc độ x4 (PCIEX4)
* Khe cắm PCIEX4 chia sẻ băng thông với đầu nối M2L_SB. Khe cắm PCIEX4 sẽ không khả dụng khi một thiết bị được lắp vào đầu nối M2L_SB.

CPU:
- 1 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 5.0 x4/x2) (M2A_CPU)
- 1 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 4.0 x4/x2) (M2B_CPU)
Bộ chip:
- 1 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2M_SB)
- 1 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 22110/2280 SATA và PCIe 4.0 x4/x2) (M2L_SB)
- 4 x đầu nối SATA 6Gb/s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

Bộ điều khiển Chipset+Intel® Thunderbolt™ 5:
- 2 cổng Intel® Thunderbolt™ 5 (USB Type-C®) ở mặt sau
*Hỗ trợ lên đến 80Gbps với các thiết bị Thunderbolt
*Hỗ trợ lên đến 40Gbps với các thiết bị USB4
*Hỗ trợ lên đến 20Gbps với các thiết bị USB 3.2

CPU:
- 1 cổng USB4® USB Type-C® tích hợp
- 1 cổng USB Type-C® hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua đầu cắm USB bên trong
Bộ chip:
- 1 cổng USB Type-C® hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua đầu cắm USB bên trong
- 6 cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau Bộ

chip+1 Hub USB 3.2 Gen 2:
- 4 cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau Bộ

chip+1 Hub USB 3.2 Gen 1:
- 2 cổng USB 3.2 Cổng Gen 1 có sẵn thông qua đầu cắm USB bên trong

Chipset + 1 Hub USB 2.0:
- 4 cổng USB 2.0/1.1 có sẵn thông qua đầu cắm USB bên trong

1 x đầu nối nguồn chính ATX 24 chân
2 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt CPU/bơm làm mát bằng nước
1 x đầu cắm quạt hệ thống
1 x đầu cắm cáp mở rộng quạt hệ thống (có thể kéo dài ba đầu cắm quạt hệ thống thông qua một cáp)
1 x đầu cắm cáp mở rộng quạt hệ thống/bơm làm mát bằng nước (có thể kéo dài ba đầu cắm quạt hệ thống/bơm làm mát bằng nước thông qua một cáp) 1
x đầu cắm phát hiện tiếng ồn
1 x đầu cắm cáp mở rộng tích hợp cho dải đèn LED RGB Gen2 có thể định địa chỉ và dải đèn LED RGB (có thể kéo dài bốn đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ và một đầu cắm dải đèn LED RGB thông qua một cáp)
4 x đầu nối SATA 6Gb/s
4 x đầu nối M.2 Socket 3
1 x đầu cắm bảng điều khiển phía trước
1 x đầu nối Thunderbolt™ 4 (Lưu ý) (cổng USB4® USB Type-C®)
2 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2x2
1 x đầu cắm USB 3.2 Gen 1
1 x cáp mở rộng tích hợp Đầu cắm cho quạt hệ thống/bơm làm mát bằng nước và đầu cắm USB 2.0/1.1 (có thể mở rộng một đầu cắm quạt hệ thống/bơm làm mát bằng nước và hai đầu cắm USB 2.0/1.1 thông qua một dây cáp)
1 x nút nguồn
1 x nút đặt lại
1 x nút Xóa CMOS
2 x đầu cắm cảm biến nhiệt độ

(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

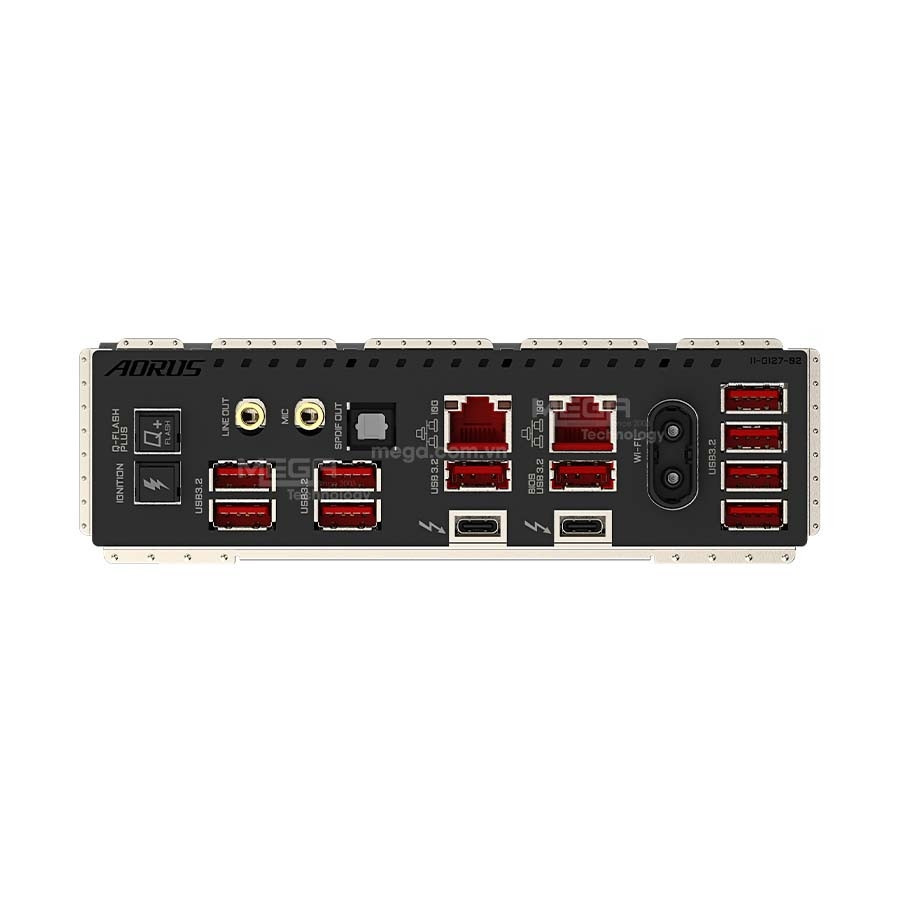

1 nút Q-Flash Plus
1 nút OC Ignition
2 đầu nối Intel® Thunderbolt™ 5(Lưu ý) (cổng USB Type-C®)
10 cổng USB 3.2 Gen 2 Type-A (màu đỏ)
2 cổng RJ-45
2 đầu nối ăng-ten (2T2R) 2
giắc cắm âm thanh
1 đầu nối quang S/PDIF Out

(Lưu ý) Vui lòng sử dụng bộ xử lý có hỗ trợ đồ họa tích hợp để đảm bảo đầy đủ chức năng Thunderbolt™.

Chip điều khiển I/O iTE®

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
